Περιγραφή:

Χρονικό Ασύμμετρης κυκλικής λειτουργίας με επιλογή εκκίνησης πρώτα OFF ή ON και ρύθμιση χρόνου από 0.1sec έως 100h

Χαρακτηριστικά:

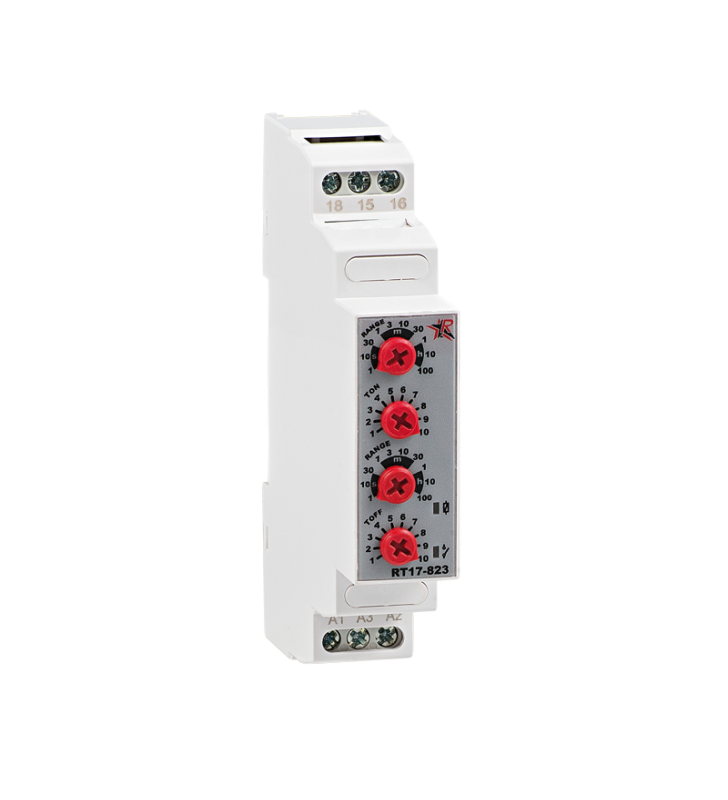

• Μοντέλο: RT17-823

• Τροφοδοσία: από 12 έως 240VAC/DC +10/-15% , 50/60Hz

• Επαφή εξόδου: SPDT AC1 10A/250VAC
• Ρύθμιση χρόνου ΤΟΝ: από 0.1sec έως 100h
• Ρύθμιση χρόνου ΤΟFF: από 0.1sec έως 100h

• Τύπος σύνδεσης: Ράγα Top hat rail IEC/EN 60715 ,35mm x 7.5mm

Λειτουργία:

• (Ac): Χρονικό ασύμμετρης κυκλικής λειτουργίας με εντολή εισόδου

(Asymmetrical Flasher with control signal)

Με την εφαρμογή της τάσης τροφοδοσίας το Relay εξόδου βρίσκεται στην ίδια κατάσταση με την είσοδο ελέγχου. Αν για παράδειγμα η είσοδος ελέγχου είναι ενεργοποιημένη, το Relay εξόδου ενεργοποιείται, ξεκινάει η μέτρηση του χρονικού διαστήματος TON και το ενδεικτικό LED αναβοσβήνει. Μετά την εκπνοή του χρονικού διαστήματος TON το Relay εξόδου απενεργοποιείται και ξεκινάει η μέτρηση του χρονικού διαστήματος TOFF. Μετά την εκπνοή του χρονικού διαστήματος TOFFτο Relay εξόδου ενεργοποιείται ξανά και όλη η διαδικασία επαναλαμβάνεται όσο υπάρχει τάση τροφοδοσίας. Αν κατά την εφαρμογή της τάσης τροφοδοσίας η είσοδος ελέγχου είναι απενεργοποιημένη, τότε το Relay εξόδου ακολουθεί την κατάσταση αυτή και όλη η διαδικασία ξεκινά με το Relay πρώτα σε κατάσταση OFF.

Η λειτουργία αυτή επαναλαμβάνετε όσο υπάρχει τάση τροφοδοσίας.

Εφαρμογές:

Βιομηχανία και οικιακές λειτουργίες π.χ. βιολογικός καθαρισμός ,κολλητικές μηχανές ,καυστήρες
