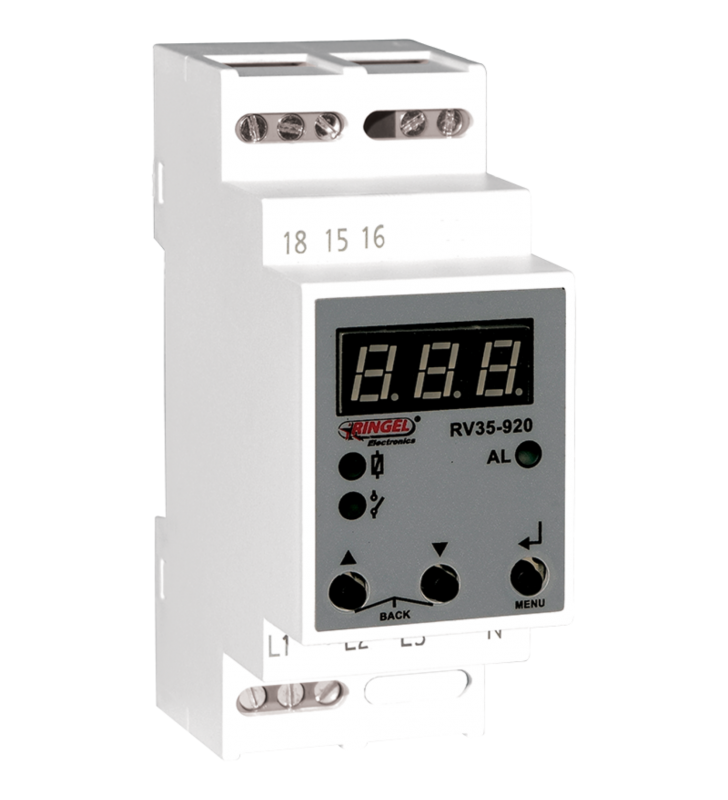

RINGEL RV35-920 Τριφασικός επιτηρητής τάσης Ράγας, απουσία φάσης, διαδοχής, ασυμμετρίας με άνω, κάτω όριο, χρόνο πτώσης και χρόνο επαναφοράς

Περιγραφή:

Τριφασικός επιτηρητής τάσης, απουσία φάσης, διαδοχής, με ρύθμιση ασυμμετρίας, ρύθμιση άνω-κάτω όριο, χρόνο πτώσης και χρόνο επαναφοράς. Με ουδέτερο.

Χαρακτηριστικά:

Μοντέλο: RV35-920
Τροφοδοσία: Δ 400VAC -30…+15%(Δ 280 – 460VAC), 50/60Hz
Επαφές εξόδου: SPDT AC1 5A/250VAC
Εύρος ρύθμισης ασυμμετρίας: από 0% έως 15%
Όρια Τάσης Μέτρησης: Δ 280 – 460VAC
Χρόνος αποκοπής(TOFF): από 0sec έως 10sec
Χρόνος επαναφοράς(TON): από 0sec έως 60sec
Τύπος εγκατάστασης: Top hat rail IEC/EN 60715 ,35mm x5mm

Λειτουργίες:

(3P+N) Τριφασικός με ουδέτερο (Three Phase with Neutral)
(Pf) Απουσία Φάσης (Phase Failure)
(Ps) Διαδοχή Φάσεων (Phase Sequence)
(OV) Άνω όριο (Over Voltage)
(UV) Κάτω όριο (Under Voltage)
(As) Ασυμμετρία (Asymmetry)
(TOFF) Χρόνος αποκοπής (OFF Delay Time)
(TON) Xρόνος επαναφοράς (Restart Delay Time)

Ρυθμίσεις

Ο χρήστης μπορεί να κάνει 4 ρυθμίσεις μέσω των κουμπιών στην πρόσοψη.

Ρύθμιση Περιγραφή
ASYM [%] Είναι το μέγιστο αποδεκτό ποσοστό ασυμμετρίας.
Ο επιτηρητής ελέγχει την πραγματική ασυμμετρία του τριφασικού δικτύου. Αν η ασυμμετρία υπερβεί αυτή την ρύθμιση τότε ο επιτηρητής μετράει χρόνο TOFF. Αν για όλο το χρονικό διάστημα TOFF η ασυμμετρία εξακολουθεί να είναι μεγαλύτερη από την ρύθμιση, τότε ο επιτηρητής απενεργοποιεί το Relay.

OVER [V] Είναι η μέγιστη αποδεκτή τάση.
Ο επιτηρητής ελέγχει την τάση των τριών φάσεων ως προς τον ουδέτερο. Αν οποιαδήποτε φάση υπερβεί αυτήν την τιμή, τότε ο επιτηρητής μετράει χρόνο TOFF. Αν για όλο αυτό το χρονικό διάστημα η τάση εξακολουθεί να είναι μεγαλύτερη από την ρύθμιση, τότε ο επιτηρητής απενεργοποιεί το Relay.

UNDER [V] Είναι η ελάχιστη αποδεκτή τάση.
Ο επιτηρητής ελέγχει την τάση των τριών φάσεων ως προς τον ουδέτερο. Αν οποιαδήποτε φάση μειωθεί κάτω από αυτήν την τιμή, τότε ο επιτηρητής μετράει χρόνο TOFF. Αν για όλο αυτό το χρονικό διάστημα η τάση εξακολουθεί να είναι μικρότερη από την ρύθμιση, τότε ο επιτηρητής απενεργοποιεί το Relay.

TOFF [sec] Είναι o χρόνος αποκοπής.
Ο χρόνος για τον οποίο πρέπει να ισχύει ένα σφάλμα μέχρι ο επιτηρητής να απενεργοποιήσει το Relay.

TOΝ [sec] Είναι o χρόνος επαναφοράς.
Ο χρόνος για τον οποίο πρέπει να μην ισχύει το σφάλμα, ώστε ο επιτηρητής να ενεργοποιήσει ξανά το Relay. Αυτός ο χρόνος ισχύει και στην εκκίνηση του συστήματος.
