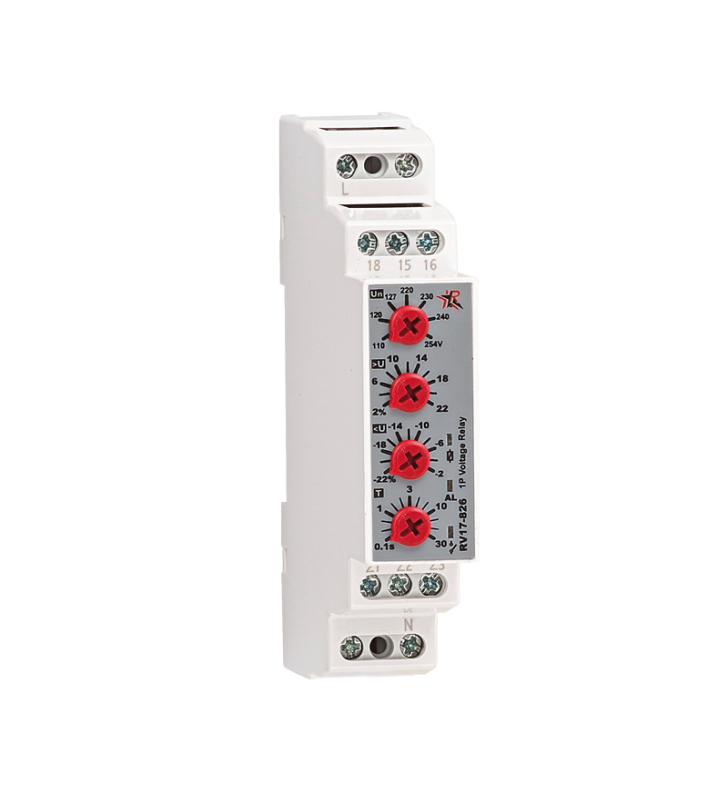

RINGEL RV17-826 Μονοφασικός επιτηρητής τάσης Ράγας με επιλογή ονομαστικής τάσης, άνω και κάτω όριο ρύθμισης, χρόνο πτώσης ή επαναφοράς

Περιγραφή:

Μονοφασικός επιτηρητής τάσης ράγας µε ρύθμιση ονομαστικής τάσης, ρυθμιζόμενο άνω και κάτω όριο, ρύθμιση χρόνου αποκοπής ή επαναφοράς.
Χρησιμεύει για τον έλεγχο της τάσης τροφοδοσίας για συσκευές ευαίσθητες στην αλλαγές της τροφοδοσίας, προστασία της συσκευής από πτώση τάσης και υπέρταση.

Χαρακτηριστικά:

Μοντέλο: RV17-826
Τροφοδοσία: 230VAC ±40%(138 – 322VAC), 50/60Hz
Επαφές εξόδου: SPDT AC1 5A/250VAC
Όρια Τάσης Μέτρησης: από 180VAC έως 280VAC
Χρόνος αποκοπής: από 0,1sec έως 10sec
Χρόνος επαναφοράς: από 0,1sec έως 180sec
Τύπος εγκατάστασης: Top hat rail IEC/EN 60715 ,35mm x5mm

Λειτουργίες:

(OV) Άνω όριο(Over Voltage)
(UV) Κάτω όριο(Under Voltage
(Tt) Χρόνος αποκοπής(Trip Delay Time)
(TON) Xρόνος επαναφοράς (Restart Delay Time)

Λειτουργία:

Με την εφαρμογή της τροφοδοσίας ο επιτηρητής ελέγχει την τάση. Αν η τάση είναι μεταξύ του πάνω(OV) και κάτω(UV) ορίου τότε το relay οπλίζει μετά από χρόνο (TON) .
Αν η τάση φύγει από αυτά τα όρια το relay απενεργοποιείται μετά από χρόνο (Tt).
