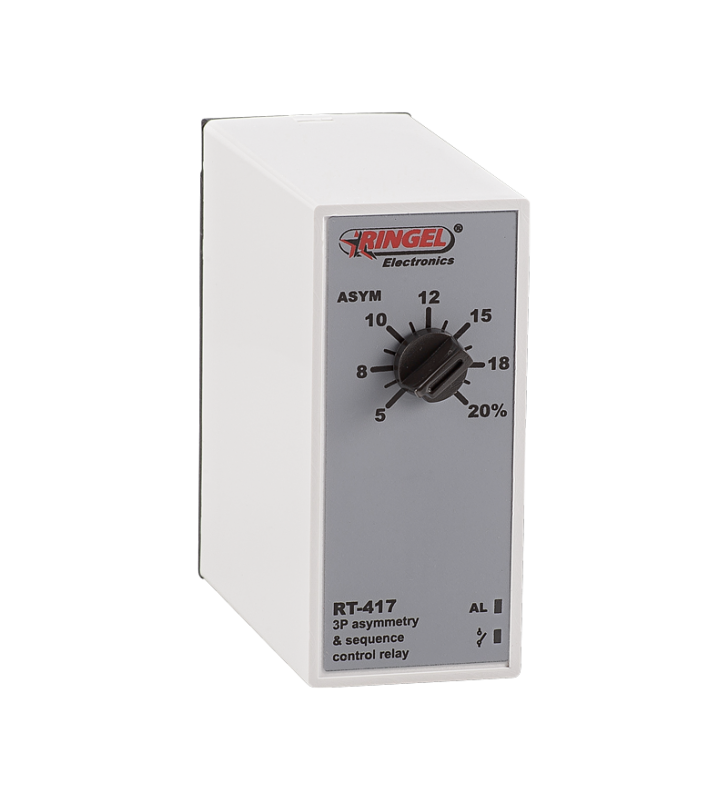

RINGEL RT-417 Τριφασικός επιτηρητής ασυμμετρίας & διαδοχής φάσεων 400VAC 8pin

Περιγραφή:

Επιτηρεί την ασυμμετρία και την διαδοχή των φάσεων με ρυθμισμένο όριο ασυμμετρίας από 5 έως 20%.

Χαρακτηριστικά:

Μοντέλο: RT-417
Τροφοδοσία: 400VAC +/10% , 50/60Hz
Επαφές εξόδου: SPDT AC1 10A/250VAC
Ρύθμιση ασυμμετρίας: από 5% έως 20%
Χρόνος πτώσης: ~200msec (Προρυθμισμένος)
Χρόνος επαναφοράς: 4sec (Προρυθμισμένος)
Τύπος σύνδεσης: Βάση λυχνίας 8pin

Λειτουργίες:

(3P) Τριφασικός (Three Phase)
(As) Ασυμμετρία(Asymmetry)
(Ps) Διαδοχή Φάσεων (Phase Sequence)
(Pf) Απουσία Φάσης (Phase Failure)

Λειτουργία:

Με την εφαρμογή της τροφοδοσίας ο επιτηρητής ελέγχει τις 3 φάσεις. Όσο αυτές είναι με την προρυθμισμένη σειρά(διαδοχή) και το ποσοστό ασυμμετρίας είναι κάτω από το ρυθμισμένο όριο τότε το relay είναι οπλισμένο.
Αν αλλάξει η σειρά των φάσεων ή η ασυμμετρία ξεπεράσει το ρυθμισμένο όριο, τότε το relay απενεργοποιείται.
