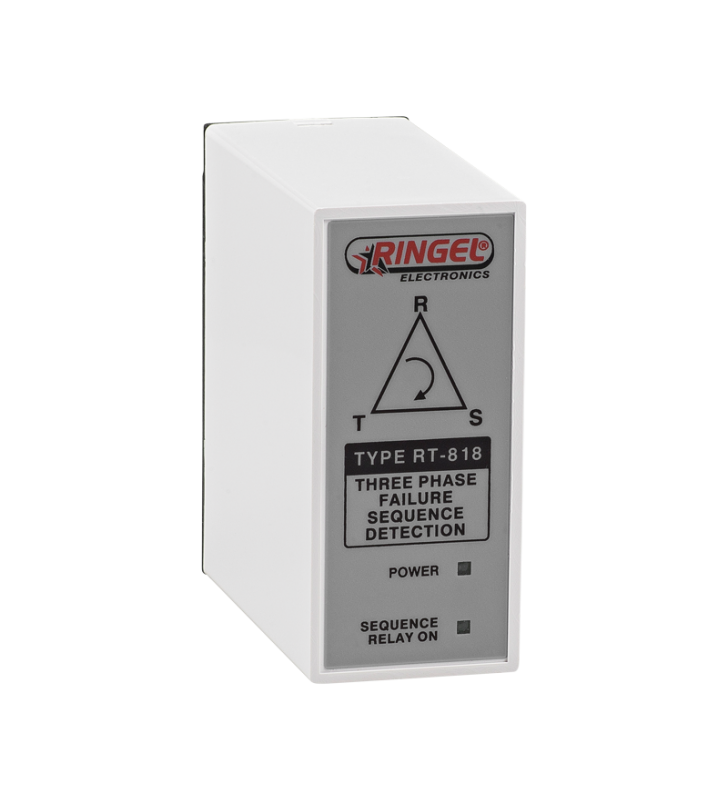

RINGEL RT-818 Τριφασικός επιτηρητής απουσίας φάσης και διαδοχής 400VAC 8pin

Περιγραφή:

Επιτηρεί την ακολουθία των φάσεων και την απώλεια των φάσεων με εργοστασιακά ρυθμισμένο όριο στο 65% της ονομαστικής τιμής γραμμής προς γραμμή.

Χαρακτηριστικά:

Μοντέλο: RT-818
Τροφοδοσία: 400VAC +/10% , 50/60Hz
Επαφές εξόδου: SPDT AC1 10A/250VAC
Χρόνος πτώσης: <0,5sec (Προρυθμισμένος)
Χρόνος επαναφοράς: <0,5sec (Προρυθμισμένος)
Τύπος σύνδεσης: Βάση λυχνίας 8pin

Λειτουργίες:

(Pf) Απουσία Φάσης (Phase Failure)
(Ps) Διαδοχή Φάσεων (Phase Sequence)
Με την εφαρμογή της τροφοδοσίας ο επιτηρητής ελέγχει τις 3 φάσεις. Όσο αυτές είναι με την προρυθμισμένη σειρά(διαδοχή) και είναι πάνω από το προρυθμισμένο όριο της ονομαστικής πολικής τιμής το relay μένει οπλισμένο.
Αν αλλάξει η σειρά των φάσεων ή η τάση πέσει κάτω από το όριο τότε το relay απενεργοποιείται. Ο επιτηρητής δεν υπολογίζει την μετατόπιση ουδετέρου
