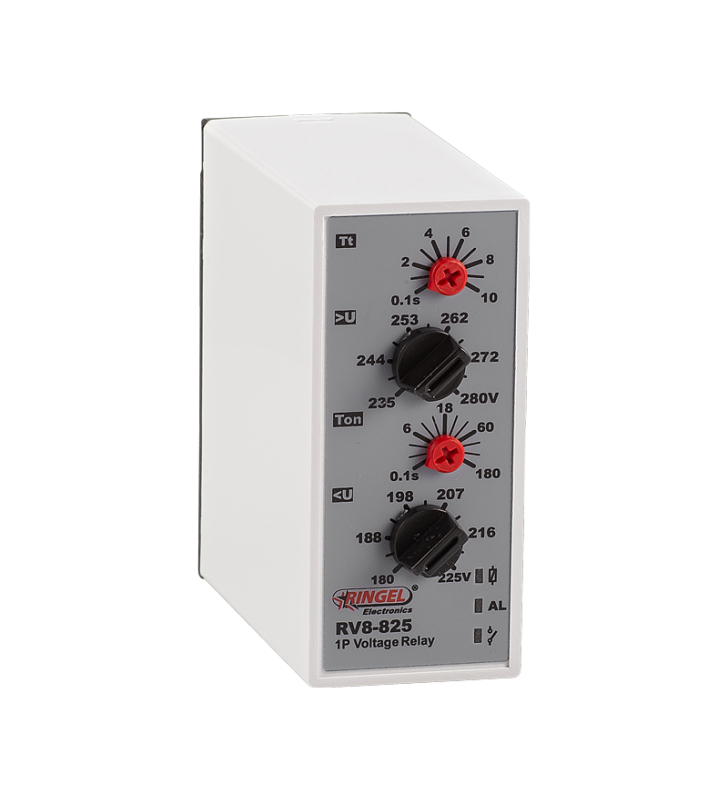

RINGEL RV8-825 Μονοφασικός επιτηρητής τάσης με άνω & κάτω όριο ρύθμισης, χρόνο πτώσης και επαναφοράς 230VAC 8pin

Περιγραφή:

Μονοφασικός επιτηρητής τάσης βάσης λυχνίας µε ρυθµιζόµενο άνω και κάτω οριο , ρύθμιση χρόνου αποκοπής και επαναφοράς.
Χρησιμεύει για τον έλεγχο της τάσης τροφοδοσίας για συσκευές ευαίσθητες στην αλλαγές της τροφοδοσίας, προστασία της συσκευής από πτώση τάσης και υπέρταση.

Χαρακτηριστικά:

Μοντέλο: RV8-825
Τροφοδοσία: 230VAC ±40%(138 – 322VAC), 50/60Hz
Επαφές εξόδου: SPDT AC1 5A/250VAC
Όρια Τάσης Μέτρησης: από 180VAC έως 280VAC
Χρόνος αποκοπής: από 0,1sec έως 10sec
Χρόνος επαναφοράς: από 0,1sec έως 180sec
Τύπος σύνδεσης: Βάση λυχνίας 8pin ή 11pin

Λειτουργίες:

(OV) Άνω όριο(Over Voltage)
(UV) Κάτω όριο(Under Voltage
(Tt) Χρόνος αποκοπής(Trip Delay Time)
(TON) Xρόνος επαναφοράς (Restart Delay Time)

Λειτουργία:

Με την εφαρμογή της τροφοδοσίας ο επιτηρητής ελέγχει την τάση. Αν η τάση είναι μεταξύ του πάνω(OV) και κάτω(UV) ορίου τότε το relay οπλίζει μετά από χρόνο (TON) . Αν η τάση φύγει από αυτά τα όρια το relay απενεργοποιείται μετά από χρόνο (Tt).
