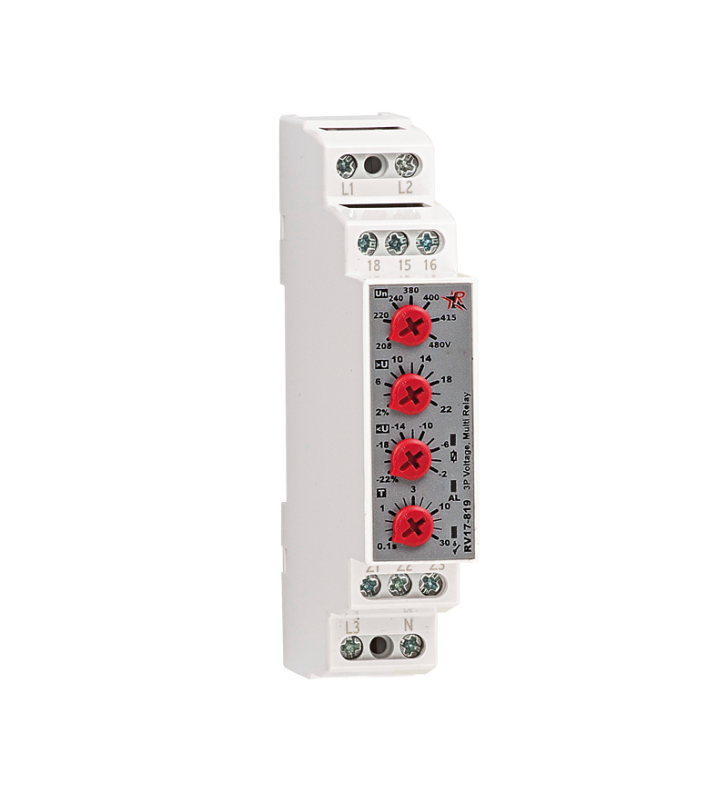

RINGEL RV17-819 Τριφασικός επιτηρητής τάσης Ράγας με άνω και κάτω όριο ρύθμισης, επιλογή ονομαστικής τάσης, χρόνο πτώσης ή χρόνο επαναφοράς και επιτήρηση ουδετέρου

Περιγραφή:

Τριφασικός επιτηρητής τάσης ράγας µε ρύθμιση ονομαστικής τάσης, ρυθμιζόμενο άνω και κάτω όριο, ρύθμιση χρόνου αποκοπής ή επαναφοράς.
Χρησιμεύει για τον έλεγχο της τάσης τροφοδοσίας για συσκευές ευαίσθητες στην αλλαγές της τροφοδοσίας, προστασία της συσκευής από πτώση τάσης και υπέρταση.

Χαρακτηριστικά:

Μοντέλο: RV17-819
Τροφοδοσία: Δ208 – 480 VAC -25%..+10% (155-530VAC)
Επαφές εξόδου: SPDT AC1 5A/250VAC
Όρια Τάσης Μέτρησης: από 155VAC έως 530VAC
Χρόνος αποκοπής: από 0,1sec έως 30sec
Χρόνος επαναφοράς: από 0,1sec έως 30sec
Τύπος εγκατάστασης: Top hat rail IEC/EN 60715 ,35mm x5mm

Λειτουργίες:

(Un) Επιλογή Ονομαστικής Τάσης (Nominal voltage)
(OV) Άνω όριο (Over Voltage)
(UV) Κάτω όριο(Under Voltage
(Tt) Χρόνος αποκοπής (Trip Delay Time)
(TON) Xρόνος επαναφοράς (Restart Delay Time)
(Nm) Επιτήρηση ουδετέρου (Νeutral Μonitoring)

Λειτουργία:

Με την εφαρμογή της τροφοδοσίας ο επιτηρητής ελέγχει την τάση. Αν η τάση είναι μεταξύ του πάνω και κάτω ορίου τότε το relay οπλίζει. Αν η τάση φύγει από αυτά τα όρια το relay απενεργοποιείται.

Ρύθμιση Περιγραφή
Un [V] Ρυθμίζουμε την τάση τροφοδοσίας που θέλουμε να ελέγχει ο επιτηρητής.
>U [%] Ρυθμίζουμε τo ποσοστό της μέγιστης αποδεκτής τάσης.
Ο επιτηρητής ελέγχει την τάση των τριών φάσεων ως προς τον ουδέτερο. Αν οποιαδήποτε φάση υπερβεί αυτήν την τιμή, τότε ο επιτηρητής μετράει χρόνο TOFF.
Αν για όλο αυτό το χρονικό διάστημα η τάση εξακολουθεί να είναι μεγαλύτερη από την ρύθμιση, τότε ο επιτηρητής απενεργοποιεί το Relay.

Ο επιτηρητής ελέγχει την τάση των τριών φάσεων ως προς τον ουδέτερο. Αν οποιαδήποτε φάση μειωθεί κάτω από αυτήν την τιμή, τότε ο επιτηρητής μετράει χρόνο TOFF.
Αν για όλο αυτό το χρονικό διάστημα η τάση εξακολουθεί να είναι μικρότερη από την ρύθμιση, τότε ο επιτηρητής απενεργοποιεί το Relay.

TOFF [sec] Είναι o χρόνος αποκοπής.
Ο χρόνος για τον οποίο πρέπει να ισχύει ένα σφάλμα μέχρι ο επιτηρητής να απενεργοποιήσει το Relay.

TOΝ [sec] Είναι o χρόνος επαναφοράς.
Ο χρόνος για τον οποίο πρέπει να μην ισχύει το σφάλμα, ώστε ο επιτηρητής να ενεργοποιήσει ξανά το Relay. Αυτός ο χρόνος ισχύει και στην εκκίνηση του συστήματος.
